Kort sagt: Impedans avgjør om et signal går rent fram eller blir forvrengt på veien.
Jeg ville oppsummert hele temaet slik: Når impedansen endrer seg i kabel, PCB-spor, kontakt eller måleoppsett, får du ofte refleksjoner, ringing, overshoot, undershoot og timingfeil. Det gjelder særlig for raske digitale signaler og RF, der selv små avvik kan gi ustabil drift.
Det viktigste å ta med seg er dette:
- Impedans er mer enn resistans: den endrer seg med frekvens.
- Kabler og PCB-spor oppfører seg som transmisjonslinjer når signalflankene blir korte nok.
- Mismatching mellom kilde, linje og last gir refleksjoner.
- Returstrøm og referanseplan påvirker støy, crosstalk og signalform.
- Måleutstyr kan skape feilbildet selv, særlig ved lang jordledning eller høy probekapasitans.
- Terminering, jevn geometri og riktig kabelvalg er ofte det som rydder opp.
Noen tall går igjen i praksis: 50 Ω for mye RF-utstyr, 75 Ω for video/koaks, 100 Ω for tvunnet par som Ethernet, og oscilloskopinnganger på 1 MΩ eller 50 Ω avhengig av hva jeg måler. Bare feil inngang eller probe kan endre det jeg ser på skjermen.
Det betyr i praksis at du ikke bare må se på komponentene. Du må også se på spor, kabler, kontakter, returvei og målemetode. Et signalproblem er ofte et impedansproblem.
Artikkelen går gjennom dette på en enkel måte, fra hva impedans er, til hvordan jeg måler den og hva jeg kan gjøre når signalet ser dårlig ut.
[S,A,E] What should your scope's impedance be? 1M, 8M, 50, 10K Ohm?
sbb-itb-84d7fbf
Impedans i praktisk elektronikk

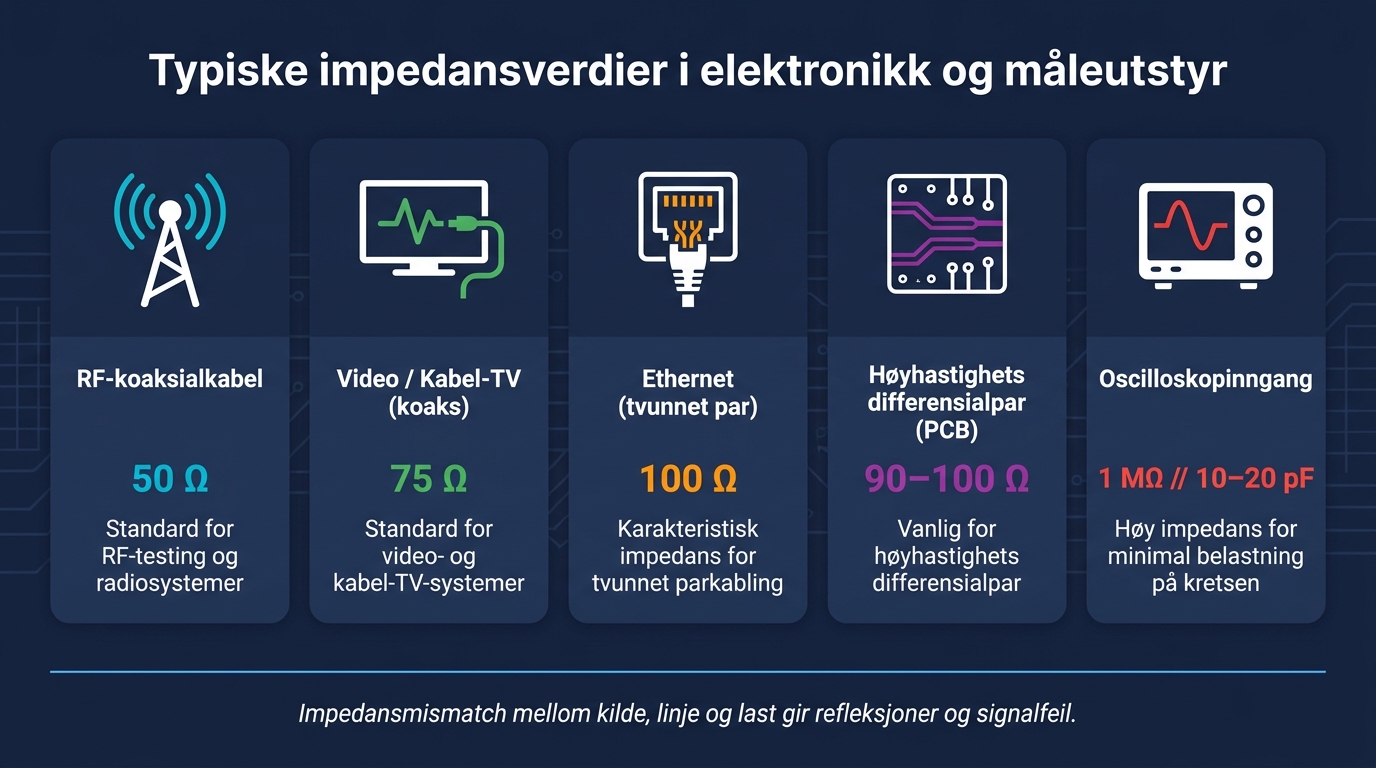

Typiske impedansverdier i elektronikk og måleutstyr
Impedans er kretsens samlede motstand mot vekselstrøm og raske signaler. Matematisk skrives den som Z = R + jX, der R er resistans, X er reaktans, og j viser den imaginære delen. Det betyr også at spenning og strøm ikke alltid følger hverandre i takt, men kan være ute av fase.
For å skjønne hva dette betyr i praksis, hjelper det å skille mellom resistans og reaktans.
Impedans vs. resistans: den viktigste forskjellen
Ved likestrøm er X = 0, og da blir Z = R. Da oppfører kretsen seg altså som ren resistans.
Ved vekselstrøm endrer dette seg. Da blir impedansen avhengig av frekvensen. En vanlig motstand har derfor omtrent konstant impedans, mens en kondensator eller en spole oppfører seg helt annerledes når frekvensen endrer seg.
Hvordan frekvens endrer impedansen til reelle komponenter
Induktiv reaktans øker med frekvensen, mens kapasitiv reaktans minker. En spole, eller induktor, har reaktansen X_L = 2πfL. Det betyr at den gir mer motstand jo høyere frekvensen blir. En kondensator har X_C = 1/(2πfC). Den slipper derfor lettere gjennom høye frekvenser, men gir høy impedans ved lave frekvenser og ved likestrøm.
Dette er grunnen til at komponenter ikke alltid oppfører seg "pent" når frekvensen blir høy. Det som ser enkelt ut på papiret, kan fort bli mer krevende i en fysisk krets. Nettopp derfor brukes kondensatorer ofte i strømforsyningsfiltre: de har lav impedans ved høye frekvenser og kan dempe støy effektivt.
Typiske impedansverdier i målinger og kabling
Noen vanlige impedansverdier går igjen i måleutstyr, kabler og raske signalbaner. De viser hvor viktig det er at signalvei og utstyr passer sammen.
| Bruksområde | Typisk impedans | Hvorfor denne verdien |
|---|---|---|
| RF-koaksialkabel (generelt) | 50 Ω | Standard for generell RF-testing og radiosystemer |
| Video og kabel-TV (koaks) | 75 Ω | Standard for video- og kabel-TV-systemer |
| Ethernet (tvunnet par) | 100 Ω | Typisk karakteristisk impedans for tvunnet parkabling, som ofte krever feilsøking av Ethernet-problemer på oscilloskop |
| Høyhastighets differensialpar i PCB og kabler | 90–100 Ω | Vanlig for høyhastighets differensialpar |
| Oscilloskopinngang | 1 MΩ parallelt med 10–20 pF | Høy impedans for å minimere belastning på kretsen |
Oscilloskopinngangen på 1 MΩ er et godt eksempel. Den høye inngangsmotstanden gjør at måleinstrumentet trekker minst mulig strøm fra kretsen. Samtidig gir den parallelle kapasitansen på 10–20 pF en belastning som endrer seg med frekvensen.
Det er her impedans går fra teori til praksis. Måleutstyr, kabler og lederspor er ikke bare "koblet til" signalet. De påvirker det også, og disse verdiene er med på å bestemme hvor mye.
Hvordan impedans påvirker signalbaner i kretser, kabler og PCB-spor
Det er derfor 50 Ω, 75 Ω og 100 Ω ikke bare er tall på et datablad. De er krav til hele signalveien. Når flankene blir raske nok, oppfører kabelen eller sporbanen seg som en transmisjonslinje. Da blir impedanstilpasning helt avgjørende.
Karakteristisk impedans, transmisjonslinjer og refleksjoner
Kabler og PCB-spor har en karakteristisk impedans, Z₀. Det er impedansen linjen «ser» ved høy hastighet, og den styres av geometri og materialer. Hvis signalkilden, linjen og mottakeren ikke er tilpasset hverandre, vil en del av signalenergien reflekteres tilbake mot kilden.
I praksis skaper dette trøbbel. I digitale signaler kan refleksjoner gi tidsfeil, ringing og mindre marginer. Det er litt som et ekko i et rom: signalet går fram, men en del kommer tilbake og blander seg inn i det neste som skjer.
Returstrøm, crosstalk og plassering og geometri på kortet
Når impedansen ikke er jevn, blir også returstrømmen mindre forutsigbar. Den tar ikke lenger den enkleste veien tilbake. Hvis referanseplanet brytes, eller returstrømmen tvinges ut på en omvei, øker crosstalk til nabospor, og signalene blir mindre stabile.
Her henger alt sammen. Plassering og geometri på kortet påvirker ikke bare selve signalbanen, men også hvordan returstrømmen flyter. Små endringer i layout kan derfor gi større utslag enn mange forventer.
Slik ser signalintegritetsproblemer ut under feilsøking
Typiske symptomer er ustabil kommunikasjon og korrupte datapakker. På oscilloskopet ser du ofte ringing, avrundede kanter eller overshoot og undershoot. Dette er klassiske tegn på at signalet ikke går rent gjennom banen.
Hvis signalet endrer seg når du bytter probe eller flytter koblingspunktet, er det også et tydelig hint: måleoppsettet påvirker signalet.
Neste steg er å måle signalet uten å endre det.
Måling av impedans og signalintegritet med vanlige instrumenter
Når du måler, blir proben en del av kretsen. Det er lett å glemme. Men probens egne egenskaper påvirker signalet du prøver å se på, og i noen tilfeller lager den feil som ikke finnes i kretsen i det hele tatt.
Ser signalet rart ut, bør du derfor først skille mellom en feil i kretsen og en feil i målingen.
Oscilloskopinnganger og hvordan probevalg endrer signalet
Et oscilloskop med 1 MΩ-inngang passer fint til vanlig bruk. 50 Ω-inngang passer bedre for RF og raske signaler. Ulempen er at 50 Ω belaster høyimpedanskretser hardt. Ved 1 MΩ-inngangen kan kapasitansen gi avrundede kanter og bølgeformer som ser feil ut ved høye frekvenser.
| Probe-/inngangstype | Inngangsimpedans | Passer best for |
|---|---|---|
| 1 MΩ-inngang | 1 MΩ // 10–20 pF | Generell bruk og lave hastigheter; høy kapasitiv belastning ved høye frekvenser |
| 50 Ω-inngang | 50 Ω | Høyhastighets digitalt og RF; belaster høyimpedanskretser hardt |
| Passiv 10× probe | 10 MΩ // ca. 10–15 pF | Generell feilsøking; kapasitiv belastning forvrenger raske flanker |
| Aktiv probe | Ca. 1 MΩ // < 1 pF | Høyhastighetsklokker og datalinjer; lav belastning og høy signaltrohet, men dyr |
| Differensialprobe | Høy (differensiell) | USB, HDMI, CAN-buss, Ethernet; måler differensialsignaler med høy CMRR |
Dette er grunnen til at samme signal kan se helt forskjellig ut avhengig av probevalget. En passiv 10× probe er ofte et godt startpunkt for vanlig feilsøking. Skal du måle raske klokker eller datalinjer, kan en aktiv probe gi et langt riktigere bilde fordi den belaster signalet mye mindre.
Grunnleggende måter å måle eller estimere impedans på
Velg instrument ut fra hva du prøver å finne ut. Vil du se belastning, refleksjon eller hvordan kretsen oppfører seg over frekvens?
Et LCR-meter er som regel det enkleste verktøyet når du skal måle impedansen til enkeltkomponenter. Det skiller mellom induktans, kapasitans og resistans. For kabler og PCB-spor er TDR (tidsdomene-reflektometri) ofte mer nyttig. Da sender du et trinnformet signal inn i linjen og ser hvor refleksjonene dukker opp.
Det gjør TDR spesielt nyttig for å finne hvor impedansbrudd oppstår.
For de mest krevende målingene, som S-parametere og impedansprofiler ved multigigabit-hastigheter, bruker man en VNA (vektornettverksanalysator).
Vanlige målefeil som gir feil konklusjoner
Mange feil som ser ut til å komme fra høyhastighetskretser, stammer ikke fra kortet. De kommer fra måleoppsettet. Det er litt som å ta et uklart bilde og skylde på motivet.
| Målefeil | Symptom du ser | Egentlig årsak |
|---|---|---|
| Lang jordledning på proben | Kraftig ringing og oversving | Parasittisk induktans i jordløkken |
| Høy probekapasitans | Trege flanker og avrundede kanter | Kapasitiv belastning av signalkilden |
| Manglende 50 Ω-terminering | Refleksjoner og «trappetrinn» i signalet | Impedansmismatch ved instrumentinngangen |
| Feil probedemping (1× i stedet for 10×) | Lav båndbredde og kraftig belastning | Høy spisskapasitans og begrenset probebåndbredde |
| Dårlig kontakt | Høy VSWR og signaltap | Fysisk gap som skaper impedansbrudd |
Den korteste jordtilkoblingen du kan bruke, gir som regel de reneste målingene. Gjerne en fjærbasert jordforbindelse rett på probetuppen. Det fungerer ofte mye bedre enn en lang jordkabel, som fort lager ringing og oversving som ikke hører hjemme i kretsen.
Når du vet hva du måler, blir neste steg å styre impedansen i designet.
Design- og feilsøkingsmetoder for stabil impedans og renere signaler
Når målingene viser ringing eller refleksjoner, må du ta tak i impedansen i selve signalveien. Det holder ikke å se på én del av oppsettet om gangen. Spor, terminering, kabel og kontakt må spille på lag.
Kontrollert impedans i PCB-design og termineringsalternativer
Start med PCB-et. Legg et sammenhengende referanseplan under signalsporene, og hold sporbredden og avstanden til planet jevn.
Kontrollert impedans bestemmes av sporbredden, avstanden til returplanet og kortets lagoppbygning. Derfor må kravene være klare i spesifikasjonen før layouten låses. Hvis dette blir uklart for sent i prosessen, ender du fort med et kort som ser greit ut på skjermen, men lager støy på benken.
Feil eller manglende terminering gir refleksjoner. Hvilken metode som passer best, avhenger av hva du prøver å få til: lavere strømforbruk, mindre støy eller bedre signalform.
| Metode | Strømforbruk | Støykontroll | Typisk bruk |
|---|---|---|---|
| Serie | Lavt | God | Nær kilden, demper ringing |
| Parallell | Høyt | Utmerket | Linjeslutt, f.eks. 75 Ω endemotstand |
| Thevenin | Høyt | Utmerket | Høyhastighets digitale busser |
| AC | Lavt | God | Klokkesignaler |
Det samme prinsippet gjelder i overgangen mellom kort, kabel og kontakt. En fin impedans på PCB-et hjelper lite hvis signalet møter et brudd idet det går videre ut i systemet.
Kabler og kontakter med lavere støy og færre refleksjoner
Kabelvalget betyr mer enn mange tror. Koaksialkabel holder impedansen stabil så lenge kabelen ikke bøyes for hardt. Blir bøyeradiusen for liten, endres avstanden mellom leder og skjerm, og da endres også impedansen.
| Kabeltype | Frekvensegnethet | Skjerming | Praktisk bruk |
|---|---|---|---|
| Koaksialkabel | Høye frekvenser | Utmerket (metallskjerm/folie) | Antenneanlegg, kabel-TV, RF |
| Tvunnet par | Middels til høy | Differensialsignalering | Ethernet, USB, CAN-buss |
| Flatkabel | Lave frekvenser | Dårlig | Intern kabling, lavhastighetssignaler |
Kontakter er også en vanlig feilkilde. Feil kontakt eller svak montering på høyfrekvente koaksiallinjer kan gi EMI og impedansbrudd. Riktige F-kontakter, montert og strammet korrekt, bidrar til å holde signalveien lukket.
Kort sagt: jevn geometri, riktig terminering og riktig kabelvalg løser de fleste problemer med impedans.
Oppsummering: viktige punkter og når du bør søke hjelp
Impedans styres av frekvens, geometri og returvei. Når terminering, kabler og overganger er riktige, får du færre refleksjoner og et renere signal.
Har du et elektronisk apparat eller en installasjon som oppfører seg ustabilt, kan Supportia hjelpe deg med å finne riktig teknisk hjelp i Norge.
FAQs
Når blir et PCB-spor en transmisjonslinje?
Et PCB-spor regnes som en transmisjonslinje når signalhastigheten, driftsfrekvensen eller sporlengden blir høy nok til at signalintegriteten påvirkes.
Som tommelfingerregel skjer dette når sporlengden er mer enn rundt en sjettedel til en tiendedel av signalets stigetidsavstand. Det gjelder særlig i høyhastighets digitale kretser som USB, HDMI, PCIe og DDR-minne.
Hvordan vet jeg om problemet er proben eller kretsen?
Sjekk impedansverdiene mot designmålene, og test både proben og kretsen. Da blir det lettere å se om avviket kommer fra proben, fra kretsen eller fra begge deler.
Se også på produksjonsavvik og signalrefleksjoner. Impedansfeil kan nemlig skyldes både feil i komponentene og feil i hvordan kretsen er bygd.
Hvilken terminering bør jeg velge?
Velg en terminering som matcher den karakteristiske impedansen i kabelen, komponentene eller systemet. Da blir det mindre refleksjoner og lavere signaltap, noe som gir bedre signalintegritet.
I praksis betyr det at termineringen bør ha samme impedans som applikasjonen. Det kan for eksempel være 50 ohm eller 75 ohm i lyd- og RF-systemer. Kort sagt: Match impedansen hvis du vil ha best mulig ytelse og minst mulig signalforringelse.
